平台式CNC車床

AC-51／63 系列

本機型可搭載其他廠牌 CNC 控制器,依貴廠慣用品牌與現場維修條件選配,維修備品與人員訓練均沿用既有資源。若需圖形化自動編程、不寫 G／M 碼,請參考 Eziturn 直覺觸控智慧型車床。

Eziturn 直覺觸控智慧型車床

台灣製造

選擇機型

用 Email 詢價

或直接與我們聯絡

AC-5100

6 型號

項目	單位	AC-5160	AC-5180	AC-51120	AC-51160	AC-51200	AC-51240
加工能力
中心高	mm	680	680	680	680	680	680
床面上最大迴轉直徑	mm	1300	1300	1300	1300	1300	1300
鞍面上最大迴轉直徑	mm	900	900	900	900	900	900
兩心間距離	mm	1700	2200	3200	4200	5200	6200
床台寬度	—	770	770	770	770	770	770
主軸
主軸孔徑	mm	Ø155(6")	Ø155(6")	Ø230(9")opt.	Ø305(12")(opt.)	Ø 410(16")(opt.)	Large spindle bores are available on request
主軸鼻端	-	A2-11	A2-11	A2-15	A2-20	A2-28	Large spindle bores are available on request
主軸轉速	rpm	H: 151~800 M: 31~150 L: 6~30	H: 151~800 M: 31~150 L: 6~30	H: 111~560 M: 21~110 L: 4~20	H: 54~270 M: 11~53 L: 2~10	H: 43~215 M: 9~42 L: 1.5~8	Large spindle bores are available on request
行程
X 軸橫向行程	mm	680	680	680	680	680	680
Z 軸縱向行程	mm	1500	2000	3000	4000	5000	6000
滾珠螺桿（直徑 × 導程）	mm	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16
進給
X 軸快速位移	m/min	5	5	5	5	5	5
Z 軸快速位移	m/min	6	6	5	5	4	4
尾座
尾座心軸直徑	mm	Ø165	Ø165	Ø165	Ø165	Ø165	Ø165
尾座心軸行程	mm	300	300	300	300	300	300
尾座心軸內錐度	—	MT#6	MT#6	MT#6	MT#6	MT#6	MT#6
馬達
伺服馬達	kw	22 / 33 、 28 / 42 (opt.)	22 / 33 、 28 / 42 (opt.)	22 / 33 、 28 / 42 (opt.)	22 / 33 、 28 / 42 (opt.)	22 / 33 、 28 / 42 (opt.)	22 / 33 、 28 / 42 (opt.)
X 軸驅動馬達	Nm	23.5	23.5	23.5	23.5	23.5	23.5
Z 軸驅動馬達	Nm	32	32	32	32	32	32
冷卻泵浦	Bar	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)
重量
淨重	kg	12000	12800	14400	16000	17600	19200

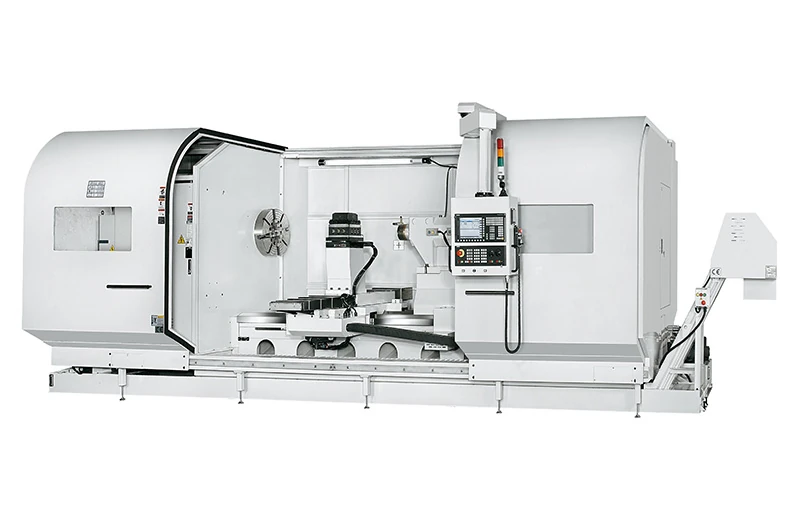

AC-6300

6 型號

項目	單位	AC-6360	AC-6380	AC-63120	AC-63160	AC-63200	AC-63240
加工能力
中心高	mm	830	830	830	830	830	830
床面上最大迴轉直徑	mm	1600	1600	1600	1600	1600	1600
鞍面上最大迴轉直徑	mm	1200	1200	1200	1200	1200	1200
兩心間距離	mm	1700	2200	3200	4200	5200	6200
床台寬度	mm	770	770	770	770	770	770
主軸
主軸孔徑	mm	Ø155 (6")	Ø155 (6")	Ø230 (9") opt.	Ø305 (12") opt.	Ø410(16") opt.	Large spindle bores are available on request
主軸鼻端	-	A2-11	A2-11	A2-15	A2-20	A2-28	Large spindle bores are available on request
主軸轉速	rpm	H: 151~800 M: 31~150 L: 6~30	H: 151~800 M: 31~150 L: 6~30	H: 111~560 M: 21~110 L: 4~20	H: 54~270 M: 11~53 L: 2~10	H: 43~215 M: 9~42 L: 1.5~8	Large spindle bores are available on request
行程
X 軸橫向行程	mm	830	830	830	830	830	830
Z 軸縱向行程	mm	1500	2000	3000	4000	5000	6000
滾珠螺桿（直徑 × 導程）	mm	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16	X: Φ40 x P8 Z: Φ80 x P16
進給
X 軸快速位移	m/min	5	5	5	5	5	5
Z 軸快速位移	m/min	6	6	5	5	4	4
尾座
尾座心軸直徑	mm	Ø165	Ø165	Ø165	Ø165	Ø165	Ø165
尾座心軸行程	mm	300	300	300	300	300	300
尾座心軸內錐度	-	MT#6 (Build In Type Quill)	MT#6 (Build In Type Quill)	MT#6 (Build In Type Quill)	MT#6 (Build In Type Quill)	MT#6 (Build In Type Quill)	MT#6 (Build In Type Quill)
馬達
伺服馬達	KW	28 / 42	28 / 42	28 / 42	28 / 42	28 / 42	28 / 42
X 軸驅動馬達	Nm	23.5	23.5	23.5	23.5	23.5	23.5
Z 軸驅動馬達	Nm	32	32	32	32	32	32
冷卻泵浦	Bar	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)	6.2 (50HZ) / 8.3 (60HZ)
重量
淨重	kg	13000	13800	15400	17000	18600	20200

規格如有變更恕不另行通知,實際規格以出貨機台為準。標示「—」者為型錄未列,請洽詢。
